0.   引言

地壳稳定性是指在地球内部的现代构造运动、地震活动以及岩浆活动影响下的地壳及表层的相对稳定程度（李兴唐等，1987；陈庆宣，1992；胡海涛，2001）。这种稳定性包括构造稳定性、岩土体稳定性和地表稳定性3个方面（易明初，2003；吴中海等，2016）。其中，构造稳定性主要是由地壳的结构、应力场等因素决定的，反映了地壳抵抗外界影响和自身运动的能力。首都经济圈位于中国华北平原地震带的北缘，强震活动历来频繁，历史上就发生过诸如1679年河北三河8.0级地震、1969年渤海7.4级地震以及1976年唐山7.8级地震（徐杰等，1996；刘保金等，2011；林向东等，2017；Zhang et al.，2022）。因此，首都经济圈现今的地壳稳定性问题一直以来受到大家的广泛关注（张树轩等，2018；丰成君等，2019；杜东和王国明，2020；王惠卿等，2022）。

近年来，为保障首都经济圈的快速发展，中国石油天然气集团有限公司在渤海湾盆地北缘改造了多个油藏为地下储气库（高广亮等，2023；王起京等，2003；杨树合等，2003）。其中，位于京津冀腹地的南堡凹陷冀东储气库，作为中国海上储气库，具有油藏构造完整性好、储层厚度大、渗透率高等特点。然而，南堡凹陷距离唐山−河间−磁县地震构造带和张家口−蓬莱地震构造带较近，区域地震活动是否会影响凹陷内储气库的安全运行，是一个亟待解决的问题。因此，开展南堡凹陷地壳构造稳定性研究，对于保障首都经济圈周边地下储气库的安全建设和运行，具有重要的理论和实践意义，值得深入探讨。

基于南堡凹陷及周边地震活动的时空分布规律，文章分析了唐山−河间−磁县断裂带和张家口−蓬莱断裂带的破裂规律，探讨了周边强震对南堡凹陷地震活动的影响，并结合现今地应力状态分析了南堡凹陷地壳的构造稳定性。

1.   区域地质概况

南堡凹陷位于华北陆块的北部，是渤海湾盆地北缘中—新生界叠合的含油气凹陷（周海民等，2000）。南堡凹陷周边发育3条重要的地震带，分别是北西向张家口−渤海地震带、华北平原地震带以及北东向郯庐地震带。张家口−渤海地震带是中国著名的强震集中带，其以张家口张北县为起点，经怀来、唐山等地向南东延伸至渤海，最终到达山东的蓬莱及黄海北部海域，与郯庐断裂带相交，整体呈北西—南东向延伸，全长约为600 km（张莹莹等，2015）。地震带内主要的活动断裂为张家口−蓬莱断裂带，该断裂带形成于中生代，控制了断裂带两侧的沉积、岩浆和构造作用（徐杰等，1998）。进入新生代，特别是第四纪以来，由于区域构造应力场的转变，该断裂带表现为左行走滑的性质（冉勇康等，1995；Zhang et al.，2018）。华北平原构造带是中国东部重要的地震活跃区，历史上发生过多次的M 6.0以上的地震，如1679年三河M 8.0地震、1966年邢台M 7.2地震、1967年河间M 6.3地震和1976年唐山M 7.8地震。这些地震主要集中在北东向唐山−河间−磁县右行走滑断裂带及其与北西向张家口−蓬莱左行走滑断裂带的交汇处（冉勇康等，2001；Yin et al.，2015；林向东等，2017）。郯庐地震带又称之为郯庐断裂带，其形成于中三叠世华北陆块与华南陆块的碰撞造山中（Zhang et al.，2007; Zhu et al.，2009）。中侏罗世末其发生复活，并在随后的白垩纪时期经历了左行平移—强伸展—左行平移—弱伸展的交替（Zhu et al.，2018）。进入新生代，由于区域构造应力场的转变，渤海海域的郯庐断裂带依次发生了古近纪右行平移正断—古近纪末逆右行平移—新近纪弱伸展—第四纪以来的逆右行平移4个演化阶段（詹润和朱光，2012；胡惟等，2013）。郯庐断裂带中段（经山东—渤海海域—辽河坳陷）现今一直处于活动状态。在断裂带及其附近，历史上发生过多次大地震，如1668年郯城M 8.5大地震、1957年渤海M 7.5地震、1969年渤海中部M 7.4地震以及1975年海城M 7.3地震。

2.   历史地震时空特征

南堡凹陷所处的渤海湾盆地是中国地震活动较为活跃的地区之一。文章基于国家地震科学数据中心（https://data.earthquake.cn），收集了南堡凹陷及周缘M_L3.0以上的地震观测数据。利用双差定位（HypoDD）方法对数据进行了精定位（Waldhauser and Ellsworth，2000）。从结果上看，南堡凹陷及其周缘的地震活动主要分布在北西向张家口−蓬莱断裂带、北东向唐山−河间−磁县断裂带、北东向郯庐断裂带、北北东向兰聊断裂带和近南北向太行山前断裂带附近（图1）。平面上，南堡凹陷位于北西向张家口−蓬莱断裂带和北东向唐山−河间−磁县断裂带的交汇部。历史地震活动揭示了唐山−河间−磁县断裂带和张家口−蓬莱断裂带分别具有分段性和复杂性。唐山−河间−磁县断裂带的中段（天津—河间）存在一个地震活动较少的地区（图1），Yin et al. （2015）将其称之为地震空区（seismic gap），认为这个地震空区长度约160 km，已经8400多年没有发生地表破裂。张家口−蓬莱断裂带是一条控制区域新生代构造活动的地壳构造带，由近20条北西/北西西向次级断裂组成的（徐杰等，1998）。沿着该断裂带发生过一系列强震和大量的中小地震。值得注意的是，历史地震的空间分布揭示了张家口−蓬莱断裂带在经过南堡凹陷时，分成了南、北2支。北支为北西向滦县−乐亭断裂带，南支为北西西向宝坻−宁河断裂带。沿着这2条次级断裂带，发生过多次4.5级以上且6.0级以下的地震（图1）。这一复杂特征可能是南堡凹陷内部至今较少发生地震的原因。

图  1  渤海湾盆地（灰色范围）及周缘地区活动构造纲要图

活动构造数据引自邓起东，2007；历史地震数据引自闵子群等（1995）及国家地震科学数据中心http://data.earthquake.cn

Figure  1.  Active tectonic map of the Bohai Bay Basin (gray area) and its periphery

The active faults are from Deng, 2007. Historical earthquake data are from Min et al., 1995, National Earthquake Data Center http://data.earthquake.cn, and The First Monitoring and Application Center, CEA.

下载: 全尺寸图片 幻灯片

从地震发生的时间上看，唐山−河间−磁县断裂带（图2a）和张家口−蓬莱断裂带（图2b）历史有记录的大地震（大于6.0级）均发生在20世纪，其中地震发生最频繁的一年为1976年，与唐山M 7.8大地震有关。进入21世纪之后，这2条断裂带的活动性均不强，中强震发育不多（图2）。选取唐山−河间−磁县断裂带和张家口−蓬莱断裂带历史上发生地震活动最多的10个年份数据进行分析，发现张家口−蓬莱断裂带地震活动具有沿着断裂带走向向北西方向扩展的特征（图3）。唐山−河间−磁县断裂带的地震活动迁移规律不明显，但Yin et al. （2015）根据断裂带近400年来最大的地震事件，即1624年的滦县地震（M 6.5）、1830年磁县地震（M 7.5）、1966年邢台地震（M 7.2）和1976年唐山地震（M 7.8），提出唐山−河间−磁县断裂带的地震活动具有从北东和南西方向向天津扩展的特征。

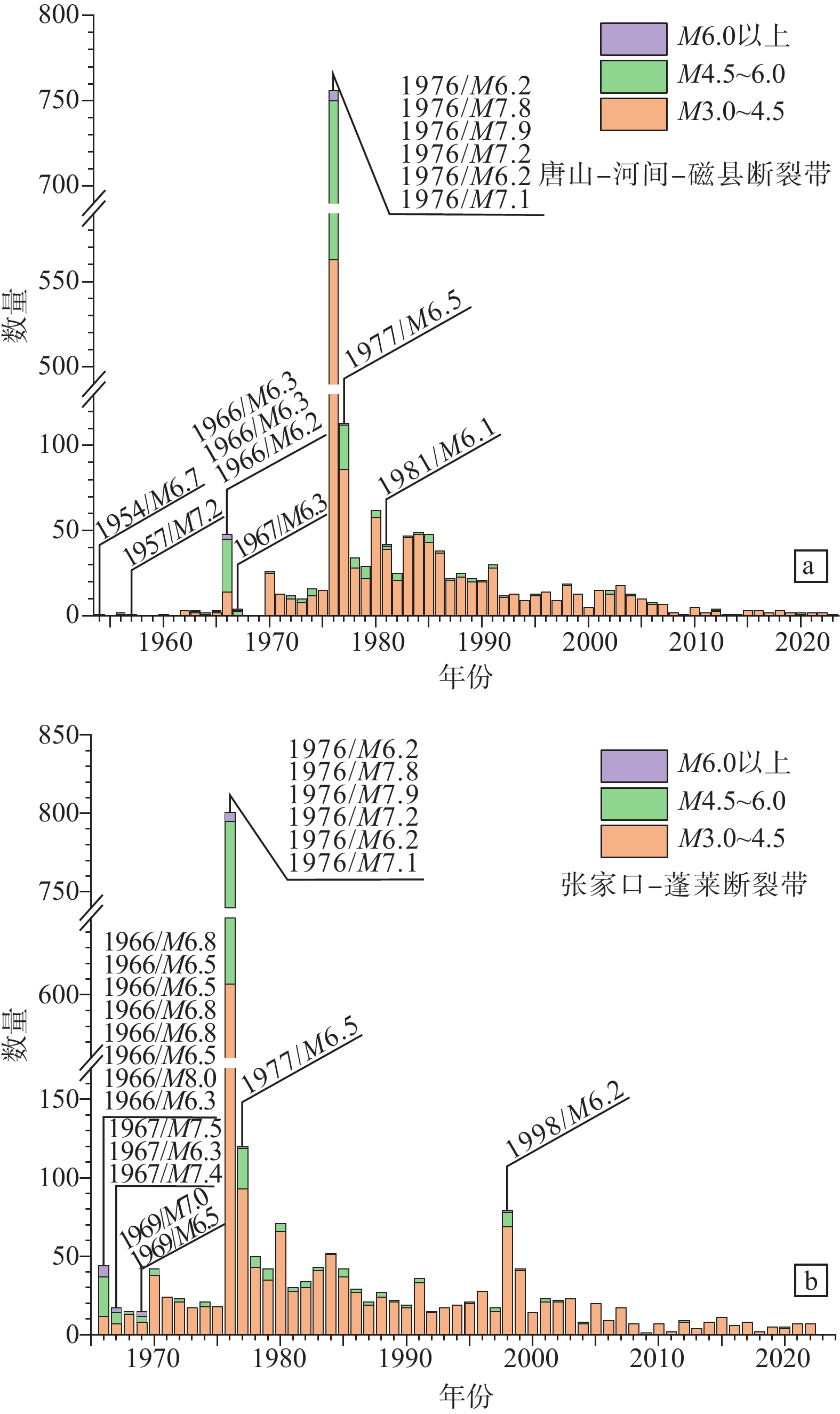

图  2  唐山−河间−磁县断裂带和张家口−蓬莱断裂带历史地震时间频率图

a—唐山−河间−磁县断裂带历史地震时间频率图；b—张家口−蓬莱断裂带历史地震时间频率图

Figure  2.  Time-frequency chart of historical earthquakes at the Tangshan−Hejian−Cixian and Zhangjiakou−Penglai fault zones

(a) Time-frequency chart of historical earthquakes at the Tangshan−Hejian−Cixian fault zone; (b) Time-frequency chart of historical earthquakes at the Zhangjiakou−Penglai fault zone

下载: 全尺寸图片 幻灯片

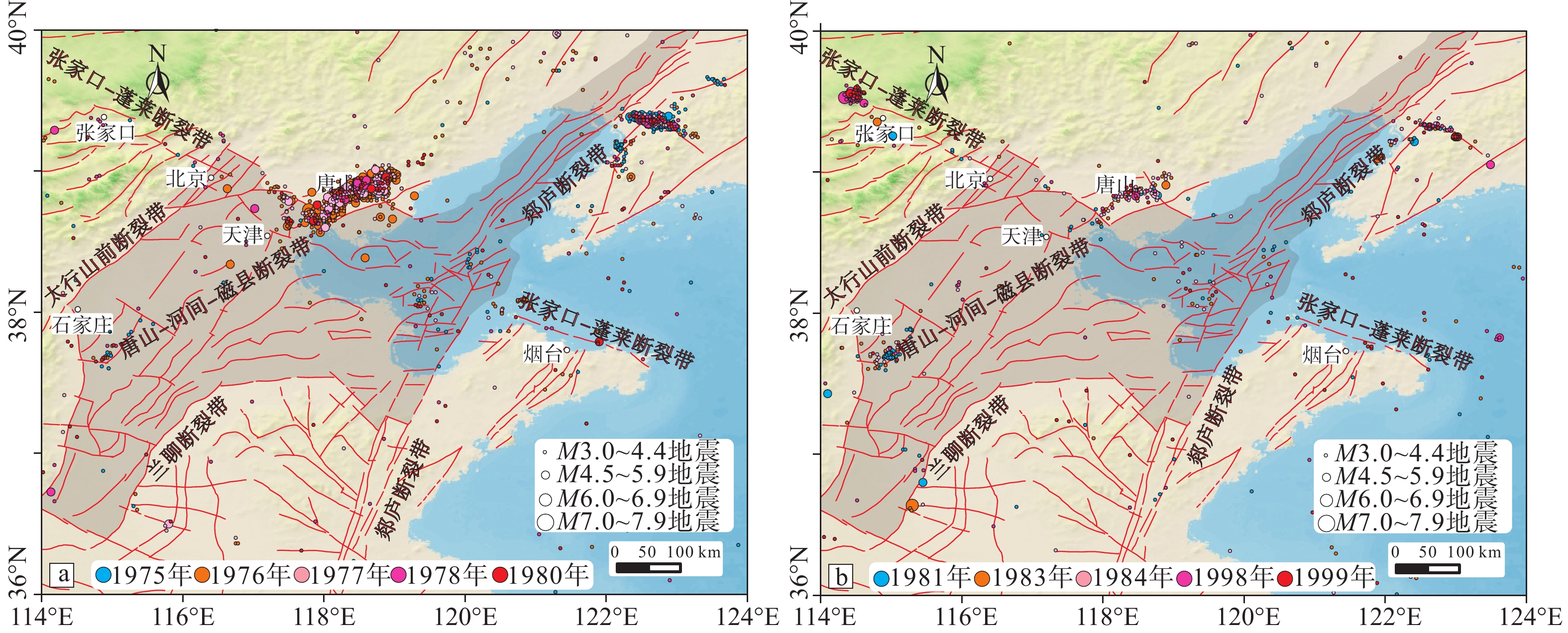

图  3  渤海湾盆地及其周缘不同年份地震分布图（图中红色线条为断裂/带）

a—1975—1980年；b—1981—1999年

Figure  3.  Distribution of earthquakes in the Bohai Bay Basin and its periphery in different years (the red lines are fault zones)

(a) Earthquakes from 1975 to 1980; (b) Earthquakes from 1981 to 1999

下载: 全尺寸图片 幻灯片

3.   发震断裂破裂模式

张家口−蓬莱断裂带和唐山−河间−磁县断裂带的破裂模式直接影响南堡凹陷的地壳构造稳定性。野外观察显示，张家口−蓬莱断裂带由一系列的北西向和近东西向的次级断裂带组成，呈左阶雁列式分布（尤惠川等，2008）。其在剖面上多构成花状构造，具有左行兼具正断的性质，断裂带的活动控制了周边第四纪盆地的形成（索艳慧等，2013）。从张家口−蓬莱断裂带周边地震的震源机制解上看，其绝大多数也均是以左行走滑性质为特征，除张家口西南部存在个别正断兼走滑的结果（图4）。唐山−河间−磁县断裂带由一系列北北东/北东向次级断裂和北西向次级断裂组成，其中河间一带的北北东/北东向断裂可以观察到右行平移性质（徐杰等，1996）；北西向断裂带在天津地区则是以正断作用为特征（陈宇坤等，2004）。唐山−河间−磁县断裂带相关地震震源机制解同样反映这一特征。整条构造带的震源机制以右行走滑为主，在唐山地区则右行走滑和正断兼有发育（图4）。

图  4  唐山−河间−磁县断裂带和张家口−蓬莱断裂带相关的震源机制解（Chen and Nábelek，1988；徐杰等，1996；张宏志等，2008；高彬等，2016；林向东等，2017；王想等，2021；Zhang et al.，2022）

Figure  4.  Focal mechanism solutions of earthquakes related to the Tangshan−Hejian−Cixian and the Zhangjiakou−Penglai fault zones (data from Chen and Nábelek, 1988; Xu et al., 1996; Zhang et al., 2008; Gao et al., 2016; Lin et al., 2017; Wang et al., 2021; Zhang et al., 2022)

下载: 全尺寸图片 幻灯片

基于上述分析，文章认为唐山−河间−磁县断裂带是由一系列北北东/北东向右行走滑断裂带和其夹持的北西向正断层组成的（图5a）。北北东/北东向断裂带在平面上构成了右行右阶的几何学样式。断裂带上以右行走滑破裂为特征的地震代表了北北东/北东向次级断裂带的活动，而以正断破裂为特征的地震则代表了北西向次级断裂带的活动（图5a）。张家口−蓬莱断裂带上的地震活动具有向北西方向迁移的规律，且断层西北端发育左行走滑和正断性质的地震，据此，文章认为张家口−蓬莱断裂带的破裂模式可以用走滑断裂尖端合成分支破裂（Synthetic branch fracture）和尖端羽状破裂（Pinnate fracture）的模式解释（Kim et al.，2004; Choi et al.，2016；图5b）。张家口−蓬莱断裂带的破裂是向北西方向扩展的，属于走滑断裂带的尖端破坏。

图  5  断裂带破裂构造模式图

a—唐山−河间−磁县断裂带破裂构造模式图；b—张家口−蓬莱断裂带破裂构造模式图

Figure  5.  Damage models of the fault zones

(a) Damage model of the Tangshan−Hejian−Cixian fault zone; (b) Damage model of the Zhangjiakou−Penglai fault zone

下载: 全尺寸图片 幻灯片

4.   南堡凹陷地壳构造稳定性

针对南堡凹陷来说，影响其地壳构造稳定性的主要因素包括地震活动和构造活动2个方面。基于区域历史地震数据，文章分析了南堡凹陷及周边地震活动的时空分布特征以及活动断裂的破裂模式，并从周缘地震活动和现今地应力状态2个方面探讨了南堡凹陷的地壳构造稳定性。

4.1   地震活动对南堡凹陷地壳构造稳定性的影响

南堡凹陷及周缘的地震活动主要是沿着张家口−蓬莱断裂带和唐山−河间−磁县断裂带分布的。根据上文分析，张家口−蓬莱断裂带的破裂模式是向着北西方向扩展的，且断裂带在经过南堡凹陷时，分成了南、北2支，这一特征使得南堡凹陷地震活动并不活跃，地壳相对稳定。唐山−河间−磁县断裂带位于南堡凹陷的西北部，距离南堡凹陷最近的断裂带北东段历史上发生过多次大地震。为了进一步了解该段断裂带地震活动对南堡凹陷地壳构造稳定性的影响，文章收集了南堡凹陷内部历史地震目录，共计78条（其中59条数据包含震源深度）。地震数据显示，凹陷内大于M 3.0的地震共发生过4次（最大为M 4.3），其余的74次地震均小于M 3.0。凹陷内震源深度变化于5～29 km之间，以5～12 km为主（图6）。

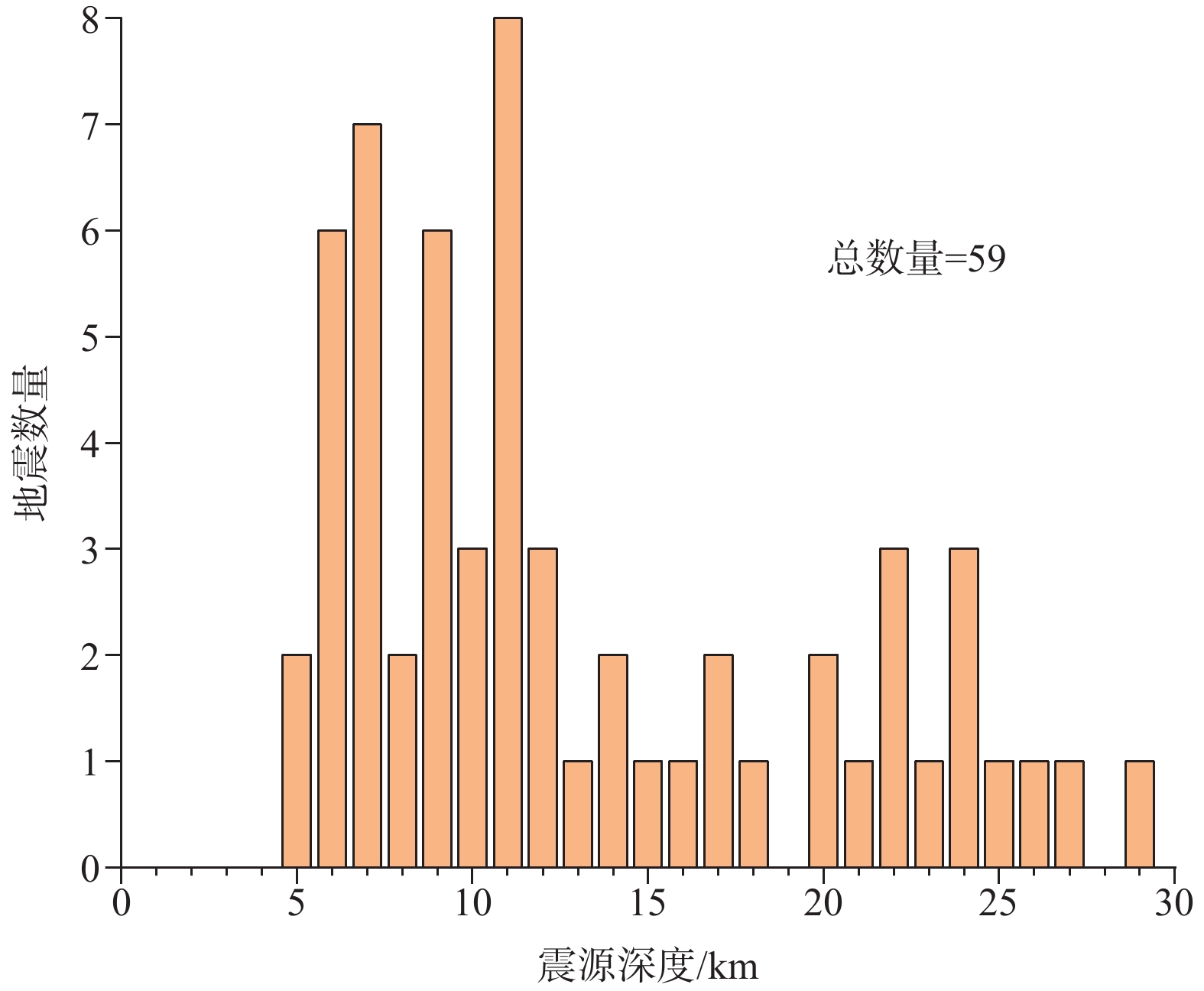

图  6  南堡凹陷历史地震震源深度分布图

Figure  6.  Distribution of the hypocenter depth of historical earthquakes in the Nanpu sag

下载: 全尺寸图片 幻灯片

从地震的平面分布规律上看，南堡凹陷内的历史地震集中分布在北西向柏各庄断裂带、南堡2号、南堡3号和南堡4号构造带附近（图7）。震级最大的M 4.3地震位于南堡2号构造带的北部，共计发生过2次（图7），时间上与1976年唐山M 7.8地震对应。剖面上，将59个具有震源深度的地震数据（均小于M 3.0级）按照南堡凹陷新生界最大厚度8 km为界（静禹钱等，2023），分成5～8 km和8～29 km两组，再与凹陷内古近系沙河街组三段一亚段底界构造和太古界顶面构造叠合。分析结果显示，南堡凹陷新生界内部的地震主要分布在凹陷的东南部，与北西向柏各庄断裂带和南堡2—4号构造带的活动有关（图8a）。南堡凹陷8 km深度之下的地震活动规律性不强（图8b），指示了基底断裂格架的复杂性。值得注意的是，虽然凹陷内与1976年唐山M 7.8大地震时间上对应的M 4.2～4.3地震缺少震源深度数据，但是从叠合结果上推测，这些地震应该是由唐山M 7.8大地震引发的凹陷基底断裂活动造成的，即与高柳断裂带的活动有关（图8b）。这一特征可能从侧面暗示了周边大的地震活动对南堡凹陷地壳构造稳定性影响有限。

图  7  南堡凹陷内历史地震分布图（地震数据来源与图1相同）

Figure  7.  Distribution of historical earthquakes in the Nanpu sag (seismic data from the same source as Fig. 1)

下载: 全尺寸图片 幻灯片

图  8  南堡凹陷底界构造与地震叠合图（图中地震数据来源与图1相同）

a—河街组三段一亚段底界构造与地震（5 km<震源深度≤8 km）叠合图; b—太古界顶面构造与地震（8 km<震源深度<12 km）叠合图

Figure  8.  Earthquake hypocenter superimposed on maps of the boundary structures of strata in the Nanpu sag (seismic data from the same source as Fig. 1)

(a) Earthquake hypocenter (5 km < depth ≤ 8 km) superimposed on a map of the lower boundary structures of the first submember of the third member of the Paleogene Shahejie Formation ; (b) Earthquake hypocenter (8 km<depth<12 km) superimposed on a map of the surface boundary structures of the Archean strata

下载: 全尺寸图片 幻灯片

4.2   现今地应力状态对南堡凹陷地壳构造稳定性的影响

晚新生代以来，中国东部乃至整个东亚地区的构造活动均受控于太平洋板块和菲律宾板块的向西俯冲和青藏高原的向东扩展和挤出（Hao et al.，2019；Wang and Shen，2019；Su et al.，2021；Shu et al.，2023）。华北地块内部存在近东西向的挤压和近南北向的拉张作用，造成北东/北北东向断裂发生右行走滑，北西/北西西向断裂发生左行走滑（Tapponnier et al.，1982；Xu and Ma，1992；Zhang et al.，2018）。南堡凹陷位于北东向唐山−河间−磁县右行走滑断裂和北西向张家口−蓬莱左行走滑断裂的交汇部，周边地震活动频发。上文历史地震事件的时空分布规律已揭示了南堡凹陷是属于活动构造带附近相对稳定的“安全岛”，造成区域相对稳定的主要原因可能与南堡凹陷自身的构造框架有关。

南堡凹陷被北东/北北东向西南庄断裂带、北西向柏各庄断裂带和近东西向的沙北断裂带所围限，平面上呈1个三角形（图7）。晚中生代以来，南堡凹陷经历了多期沉降（周海民等，2000；童亨茂等，2018），凹陷内形成了多个方向的次级断裂带，包括北东/北东东向南堡1—3号构造带、南堡5号构造带、老爷庙构造带和高尚堡构造带，北西/北西西向南堡4号构造带和北西西向高柳断裂带（图7）。大量的地震剖面揭示了北东/北东东向断裂带和北西西向高柳断裂带分别向南东和南倾为主，剖面上呈上陡下缓的犁式，具有正断层的几何学特征（图9；王浩然等，2016；王建伟等，2019；商琳等，2024）；而北西/北西西向南堡4号构造带在剖面上则呈现出典型的花状构造（Liu et al.，2022）。综合上述构造特征可知，南堡凹陷是1个大型的伸展变形系统，北西/北西西向断裂带的左行走滑是为了协调北东/北东东向正断层上盘向南东的滑动（图10）。水压致裂地应力测量结果也证实了南堡凹陷的应力结构属于正断型（杨跃辉等，2022）。

图  9  南堡凹陷地震剖面图（剖面位置见图8a；商琳等，2024）

Figure  9.  The seismic profile of the Nanpu sag (Shang et al., 2024), the profile location is shown in Fig. 8a.

下载: 全尺寸图片 幻灯片

图  10  现今地应力状态下的南堡凹陷构造模式图

Figure  10.  Tectonic model of the Nanpu sag under the present-day stress state

下载: 全尺寸图片 幻灯片

断层的滑动行为直接决定了地震的破坏规模、震动持续时间和地表结构破坏程度。一般活动断层的基本滑动形式包括了蠕滑和黏滑。蠕滑指的是断层活动速率缓慢的无震滑动，这里的无震指的是无较大的地震。相关学者曾对南堡凹陷中的活动断层速率进行了定量评价，评价结果揭示沙河街期、东营期、馆陶期及明化镇期断层活动速率分别为0.027 mm/a、0.033 mm/a、0.003 mm/a及0.010 mm/a（万涛等，2012），低于鲜水河断裂带乾宁段非震运动速率（5.5～7.8 mm/a；Qiao and Zhou，2021），与系舟山北麓断裂带茶房口段的蠕滑速率（0.25 mm/a）相当（闫小兵等，2023）。此外，从断裂带内的物质成分上看，南堡凹陷内的中生界至新生界除馆陶组发育火山岩外，其余地层均是以泥岩、细砂岩或砂泥岩互层为主。泥岩中的裂缝及断裂部常发育焦沥青、绿泥石、方沸石和伊利石等矿物（Han et al.，2021）。实验矿物学揭示绿泥石和伊利石等矿物的存在可以造成断层摩擦系数的降低（Collettini and Holdsworth，2004），使其更易发生蠕滑变形。据此，文章认为南堡凹陷内的正断层活动行为主要以蠕滑为主。

南堡凹陷的构造框架配合现今的地应力状态与经典的正断层形成模式完全一致，即最大主应力垂直、水平最大主应力与正断层走向平行（图10）。在正断层以蠕滑变形为主的状态下，凹陷内的应力得不到长时间尺度的积累，凹陷内部不具备发生大地震的条件，或者说应力积累只需要很小的量级就会诱发先存正断层不稳定滑动，进而发生应力释放，形成微震。此外，从更大的区域上看，南堡凹陷周缘的应力被周边断裂带（如滦县−乐亭断裂带和宝坻−宁河断裂带）活动释放。因此，凹陷外部的发震模式以及凹陷自身的构造框架在现今构造应力场的作用下，共同造就了南堡凹陷具有相对稳定的地壳。

5.   结论

（1）南堡凹陷及周边的地震活动主要是沿着北西向张家口−蓬莱断裂带和北东向唐山−河间−磁县断裂带分布。张家口−蓬莱断裂带在经过南堡凹陷时，分成了南、北2支。北支为北西向滦县−乐亭断裂带，南支为北西西向宝坻−宁河断裂带。整体上，张家口−蓬莱断裂带的地震活动向北西扩展，而唐山−河间−磁县断裂带的地震活动从北东和南西两段向天津扩展。

（2）张家口−蓬莱断裂带为左行走滑断裂带，其破裂模式属于尖端破坏，主要发育合成分支破裂和尖端羽状破裂2种样式，合成分支破裂形成以左行走滑为特征的地震，而尖端羽状破裂形成以正断为特征的地震；唐山−河间−磁县断裂带是由一系列北北东/北东向右行右阶雁列式走滑断裂带和其夹持的北西向正断层组成，以右行走滑破裂为特征的地震代表了北北东/北东向次级断裂的活动，而以正断破裂为特征的地震则代表了北西向次级断裂带的活动。

（3）南堡凹陷是活动构造带附近相对稳定的“安全岛”。从区域上看，南堡凹陷周缘的应力积累被滦县−乐亭和宝坻−宁河等断裂带活动释放，周缘的地震活动对于南堡凹陷内部的影响极为有限；从自身上看，南堡凹陷的构造框架是一个以蠕滑为主的大型伸展变形系统，在现今的构造应力背景下，南堡凹陷内的应力只需要积累很小的量级就会诱发先存正断层不稳定滑动。由于应力得不到长期的积累，因此南堡凹陷内部不具备发生大地震的条件。
